Flat Precision screen printer with vacuum table
Motor-drive precision screen printer is mainly for plain work-piece.Printing patterns larger, smooth printing surface, please use electric screen printing machine. For example, metal chassis, large billboards, large labels, printed circuit board suitable for the use of electric screen printing machine.
Vacuum table could fix some thin products like paper.
Flat Precision screen printer with vacuum table//Usage
-
Fit printing soft and thin products such as paper, plastics film etc;
-
With vacuum working table ensure adsorbing object when printing;
-
Working table keep stillness but screen frame moving from up and down so that objects easy to put on and take off;
-
Also widely used in Glass plate, Machine panel screen printing;
With UV curing machine, Can finish many UV special printing process including UV Spot Varnish, UV frosting , UV glitter Powder ;
-
Suitable for printing sheet-fed adhesiveness sticker;
-
Suitable for printing water transfer label and heat transfer label through different process;
-
Max Printing area: 300*400 mm;
-
High Precision liner guide-way installed to control the movement of Rubber squeegee and screen frame. widely used to print circuit aboard , Film switch panel etc industrial field.

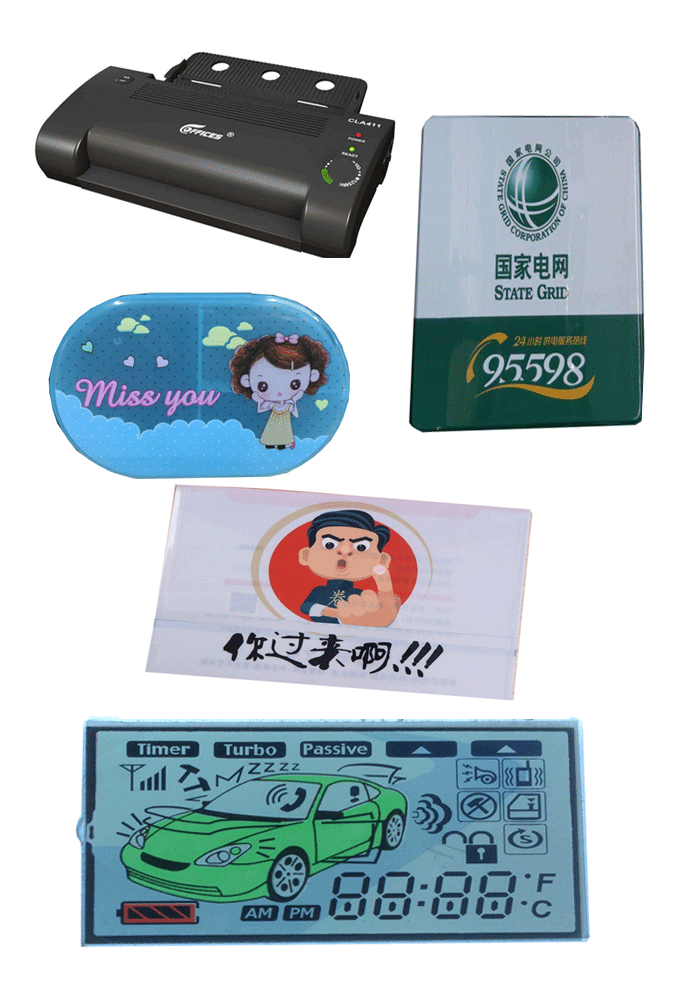

Flat Precision screen printer with vacuum table//Application
-
Widely used in Glass printing field;
-
With UV curing machine, Can finish many UV special printing process for UV package industry.
-
Suitable for printing Mobile windows ;
-
Suitable for printing water transfer label and heat transfer label through different process;
-
The machine panel, plastic parts, Paper, furniture industry, glass industry, circuit board industry, film, wooden case, Precision Electron circuit
Flat Precision screen printer with vacuum table//Parameters
Max printing thickness: 150 mm;
|
150 mm
|
|
air consumption
|
60 liter/min
|
|
dimension of worktable
|
400*500 mm
|
|
max. printing area
|
300*400 mm
|
|
max. printing speed
|
1000 pcs/h
|
|
max. frame dimension
|
500*620 mm
|
|
compress air
|
5-7 bar
|
|
stoke of cylinder up and down
|
160 mm
|
|
stoke of squeegee
|
400 mm
|
|
table precision
|
0.05 mm
|
|
rang adjustment of table
|
10 mm
|
|
package dimentsion
|
950*880*1620 mm
|
|
gross weight
|
183 KG
|
वैक्यूम टेबल के साथ फ्लैट प्रिसिजन स्क्रीन प्रिंटर // फायदा- उच्च परिशुद्धता रैखिक गाइड-रास्ता नियंत्रण उठाने और स्क्रीन प्लेट और रबर की निचोड़ छोड़ने;
- प्रिंटिंग पेपर, फिल्म और यूवी कोटिंग प्रक्रिया के लिए उपयुक्त शीतल और पतली के उत्पादन की सुविधा के लिए वैक्यूम टेबल;
- स्क्रीन को हाथ से रखे जाने और उत्पाद को हटाने के लिए उपयुक्त, तालिका के साथ संपर्क के ऊपर और नीचे की गति का गठन;
- उत्पाद सिल्क स्क्रीन की विभिन्न ऊंचाइयों के लिए समायोजित करने के लिए लचीलेपन के लिए स्क्रीन और तालिका की दूरी;
- स्क्रीन के रूप में स्क्रीन के विभिन्न आकारों को फिट करने के लिए समायोजित करने के लिए स्क्रीन क्लैंपिंग डिवाइस;
- स्क्रीन प्लेट क्लैंपिंग डिवाइस को ऊपर और नीचे, बाएं और दाएं, ऊपर और नीचे समायोजित किया जा सकता है, ऊपर के उत्पाद में पैटर्न के सटीक स्थान को ठीक करने के लिए ठीक-ट्यूनिंग के कोण;
- खुरचनी के स्ट्रोक को लचीले ढंग से विभिन्न आकार के अनुरूप करने के लिए समायोजित किया जा सकता है;
- स्क्वीजी दबाव को किसी भी उच्च-सटीक स्क्रीन प्रिंटिंग के लिए व्यक्तिगत रूप से समायोजित किया जा सकता है;
- माइक्रो कंप्यूटर प्रोग्राम नियंत्रण संचालन;
- 4-अंक ऑटो काउंटर; उत्पादन क्षमता के मापन को सुविधाजनक बनाने के लिए।
|
