वैक्यूम टेबल के साथ पोस्टर बड़े प्रारूप स्क्रीन प्रिंटर
स्क्रीन प्रिंटिंग मशीन कागज, कांच, धातु, प्लास्टिक, आदि जैसे सभी प्रकार के उत्पादों पर प्रिंट कर सकती थी। उच्च परिशुद्धता रैखिक गाइड नियंत्रण खुरचनी और स्क्रीन फ्रेम स्थानांतरित करने के लिए, मुद्रण परिशुद्धता सुनिश्चित करें। इस श्रृंखला सादे स्क्रीन प्रिंटर मोटर चालित प्रणाली का उपयोग करता है। वैक्यूम वर्कटेबल कुछ पतले सादे उत्पादों को ठीक कर सकता है।
प्रयोग
- यह एक फ्लैट स्क्रीन प्रिंटर है जिसमें एक सक्शन फ़ंक्शन होता है और यह पतले उत्पादों जैसे कि पेपर, पीवीसी फिल्म, प्लास्टिक फिल्म, टेक्सटाइल आदि में छपाई के लिए उपयुक्त है, जो मुद्रण प्रक्रिया में चलना आसान है। सबसे बड़े क्षेत्र की छपाई: 600 * 800 मिमी;
- स्क्रीन अप और डाउन स्पोर्ट्स का उपयोग करते हुए संरचनात्मक डिजाइन, उत्पाद हटाने और प्लेसमेंट के लिए अधिक अनुकूल;
- स्थिर क्षैतिज सिलेंडर डिजाइन, स्याही दबाव वर्दी उड़ाने, स्याही गठन के लिए वापस, मुद्रण की गुणवत्ता अच्छी है;
- अर्द्ध स्वचालित ऑपरेशन हो सकता है, उपयोगकर्ता इंटरफ़ेस अच्छा है;
- मशीन डिबगिंग प्रक्रिया ने एक एकल फ़ंक्शन ऑपरेशन स्थापित किया, पूर्ण ऑपरेशन पूरा करने के लिए सेट किया गया;

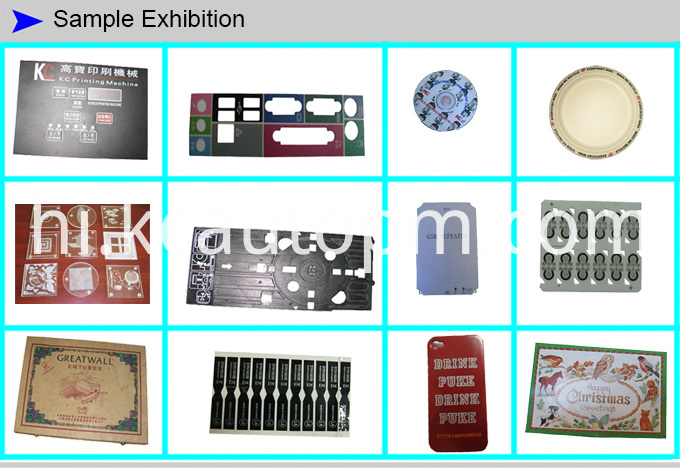

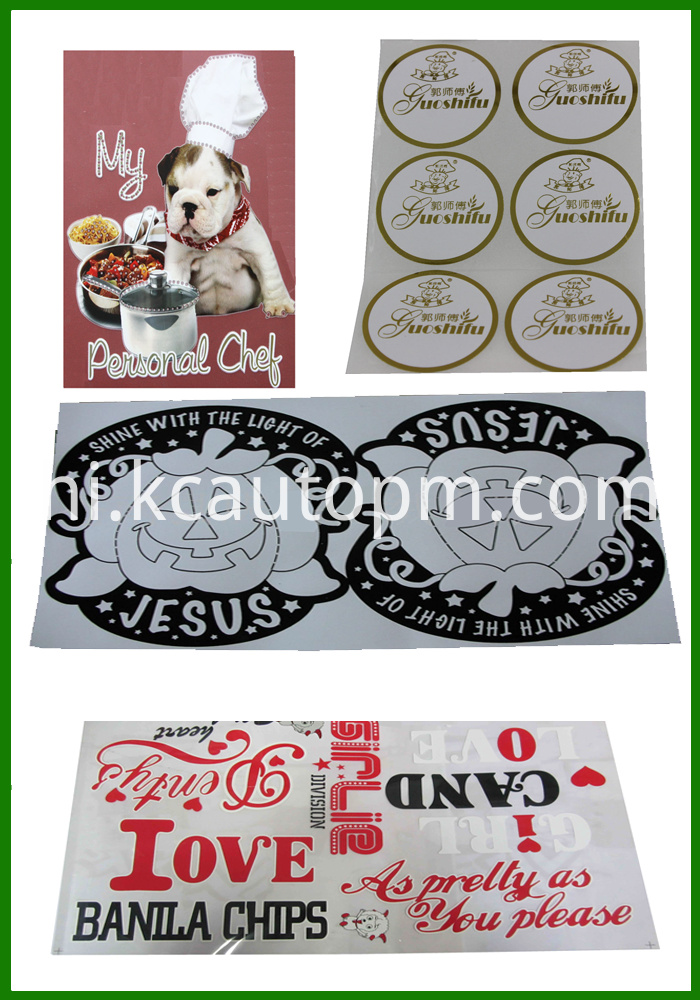

- व्यापक रूप से पेपर पैकेजिंग, मिरर प्रिंटिंग, ग्लास प्रिंटिंग, मशीन पैनल, स्टिकर प्रिंटिंग में उपयोग किया जाता है, जो विभिन्न प्रकार की प्रक्रियाओं के साथ मिलकर यूवी स्क्रब, यूवी प्याज, यूवी स्थानीय वार्निश और कोटिंग प्रक्रिया को प्राप्त कर सकते हैं। वाटर मार्क ट्रांसफर पेपर, थर्मल ट्रांसफर पेपर प्रिंटिंग में भी व्यापक रूप से उपयोग किया जाता है।
- स्क्रीन प्रिंटिंग मशीन और स्क्रीन प्लेट का उपयोग उच्च परिशुद्धता वाले कठोर गाइड शाफ्ट संरचना, उच्च समानता के उपयोग के लिए किया जाता है, ऑपरेटिंग त्रुटि 0.05 मिमी के भीतर नियंत्रित की जा सकती है, एक उच्च परिशुद्धता वाली फ्लैट स्क्रीन प्रिंटिंग मशीन है जिसे आमतौर पर फॉर्म के रूप में उपयोग किया जाता है। संस्थानों;
- व्यापक रूप से उच्च परिशुद्धता स्क्रीन प्रिंटिंग कार्यों में उपयोग किया जाता है: सर्किट बोर्ड, डॉट प्रिंटिंग, झिल्ली स्विच, प्रिंटिंग क्षेत्र की स्याही परत मोटाई की आवश्यकताएं।
आवेदन
- व्यापक रूप से ग्लास प्रिंटिंग क्षेत्र में उपयोग किया जाता है;
- यूवी इलाज मशीन के साथ, यूवी पैकेज उद्योग के लिए कई विशेष यूवी मुद्रण प्रक्रिया समाप्त कर सकते हैं।
- मोबाइल विंडो को प्रिंट करने के लिए उपयुक्त;
- विवर्तन प्रक्रिया के माध्यम से मुद्रण जल अंतरण लेबल और ऊष्मा अंतरण लेबल के लिए उपयुक्त;
- मशीन पैनल, प्लास्टिक भागों, कागज, फर्नीचर उद्योग, कांच उद्योग, सर्किट बोर्ड उद्योग, फिल्म, लकड़ी के मामले, परिशुद्धता इलेक्ट्रॉन सर्किट
तकनीकी पैमाने
|
Item
|
PS-100180PVH
|
PS-120240PVH
|
Printing height(mm)
|
0-20
|
0-20
|
|
Air(liter/min)
|
55
|
60
|
|
Worktable dimension(mm)
|
1400×2300
|
1600×2600
|
|
Max. frame size(mm)
|
1600×2600
|
1800×3000
|
|
Max. printing area(mm)
|
1000×1800
|
1200×2400
|
|
Max. printing speed(pcs/h)
|
400
|
300
|
Max Stroke of up-and-down frame(mm)
|
200
|
200
|
Max stroke of Squeegee(mm)
|
1800
|
2400
|
Squeegee motor wattage(w)
|
500
|
500
|
Table Precision(mm)
|
+-0.13
|
+-0.13
|
Package dimension(mm)
|
2.51×1.26×1.63
|
3.35×1.96×1.63
|
|
G.W.(kg)
|
541
|
570
|
Works supply
|
380 V-220 V Power supply; 5-7 Bar compress air
|
लाभ
1) चार-स्तंभ संरचना, मंच के अंदर और बाहर मंच, ऊपर और नीचे वेब संस्करण, ऊपर और नीचे मुद्रण सिर।
2) मंच, वेब संस्करण और मुद्रण प्रक्रिया स्वतंत्र ड्राइव स्रोत, गति समन्वय को अपनाती है, गति स्थिर समायोज्य है।
3) पीएलसी नियंत्रण प्रणाली और मानव-मशीन इंटरफ़ेस।
4) उच्च शक्ति मिश्र धातु ड्राइंग एल्यूमीनियम मुद्रण गर्डर।
5) चर आवृत्ति मोटर मुद्रण उपकरण धारक, फोटोइलेक्ट्रिक नेत्र नियंत्रण स्ट्रोक, स्वतंत्र समायोजन, बुद्धिमान मात्रात्मक नियंत्रण गति को चलाता है।
6) मुद्रण चालित गाइड सीधे वर्ग गाइड रेल के सटीक अभिविन्यास को गोद लेती है।
7) उतार-चढ़ाव मोटर ड्राइव स्क्रीन और प्रिंटिंग गर्डर ऊपर और नीचे, चिकनी आंदोलन।
ताइवान में, सिल्वर 50 की लाइन गाइड रेल एक ही दिशा में सिंक्रनाइज़ की जाती है।
9) समग्र ठीक पीसने वाला स्टेनलेस स्टील प्लेटफॉर्म छपाई की स्थिति और ऊपरी सामग्री के लिए एक सीधी रेखा में चलता है।
10) मुद्रण मंच ताइवान बुद्धिमान संख्यात्मक नियंत्रण में कमी मोटर ड्राइव, रैखिक वर्ग गाइड रेल सटीक अभिविन्यास, फोटोइलेक्ट्रिक आंख सटीक नियंत्रण स्थिति द्वारा संचालित है।
11) ऊपरी सामग्री बाहरी छोर पर है और मुद्रित क्षेत्र अर्थात् आंतरिक अंत के लिए दूसरे छोर तक चलती है।
12) पंखे के साथ मुद्रण मंच, लंबे समय तक सोखना और स्वचालित सक्शन मोड का चयन कर सकता है।
13) प्रिंटिंग प्लेटफ़ॉर्म लेवल और वर्टिकल डायरेक्शन विथ प्रिसिजन फाइन ट्यूनिंग हैंडल, फाइन ट्यूनिंग प्रिसिजन, आसान एडिशन के लिए कलर मैचिंग।
14) ऑपरेशन इंटरफ़ेस में विभिन्न प्रकार के मानवकृत मुद्रण मोड, स्वचालित प्रिंटिंग अप्रत्यक्ष समय डिजिटल नियंत्रण (1 ~ 9 सेकंड) है।
15) हेड लिफ्टिंग डिवाइस, स्क्रैपर / रिटर्न इंक नाइफ, नेट एडिशन लोडिंग और अनलोडिंग और स्क्रीन क्लीनिंग का स्वतंत्र डिजाइन सुविधाजनक है।
16) दाएं और बाएं नेट क्लैम्पिंग आर्म का कंट्रोल डिवाइस एडजस्ट करना आसान है। वायवीय इंटरलॉकिंग फिक्स्ड स्क्रीन डिवाइस।
17) खरोंच और वापसी स्याही के कोण को समायोजित किया जा सकता है, और शुद्ध डिवाइस से वायवीय स्वचालित सिंक्रनाइज़ किया जा सकता है।
18) अधिक समान मुद्रण रंग सुनिश्चित करने के लिए एंटी-ड्रॉप स्याही प्रणाली के साथ मुद्रण खुरचनी।
